реинжиниринг роторов

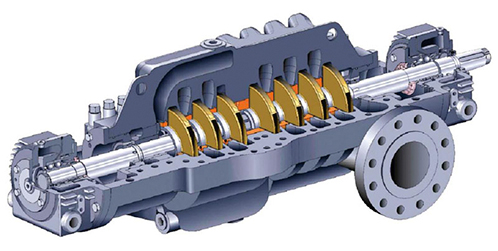

Картинка ротора

Специалисты ООО «Вэнком» имеют большой опыт реверсивного инжиниринга и изготовления роторов промышленных центробежных насосов и газодувок (воздуходувок). На протяжении более 10 лет, работая в материнских компаниях, они отрабатывали технологию обратного инжиниринга. Выполнялись эти работы по программе импортозамещения. Реинжинирингу в основном подвергались запасные части насосно-компрессорного оборудования импортного производства, отработавшие 25-30 лет и более. Предприятия обращались к нам по причинам отсутствия на рынке производителя данного оборудования либо прекращения выпуска необходимых запасных частей.


При обратном проектировании мы учитываем не только конструктивные особенности объекта, но и условия его работы, характеристики рабочей среды и др. Практически во всех случаях проточная часть рабочих колёс проектируется расчётным путём. Как показала практика, для производства аналога ротора по своим характеристикам и работоспособности конкурентного оригиналу, достаточно изготовить один опытный образец.

На опытных образцах проверяются такие характеристики, как: производительность, правильность выбора материалов с точки зрения прочности конструкции и стойкости его в различных средах. Для изготовления роторов, работающих в особо тяжёлых условиях, например в агрессивных средах и средах содержащих абразивные частицы, мы применяем специальные нержавеющие низкоуглеродистые стали, а так же керамические износостойкие покрытия на основе карбидов и оксидов Al и Ti.

За прошедшее время наша компания изготовила техническую документацию на аналоги роторов следующих производителей: «ККК» Frankenthal» (Германия), «NEU» (Франция) , «GUINARD» (Франция), «Worhtington Batignoles» (Франция) и других известных фирм. При проектировании в конструкцию роторов нами вносились изменения, направленные на улучшение их эксплуатационных характеристик.

В кооперации с партнёрами производителями нами были изготовлены около 28 единиц роторов к насосно-компрессорному оборудованию. Основные из них представлены ниже.

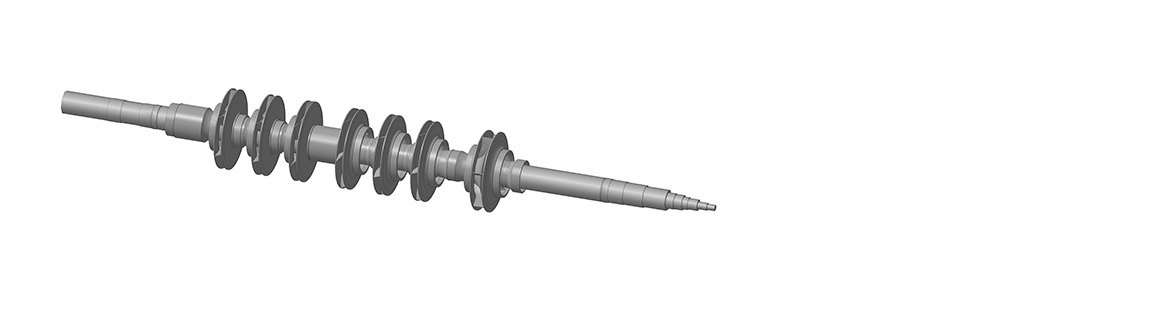

Слайд 1

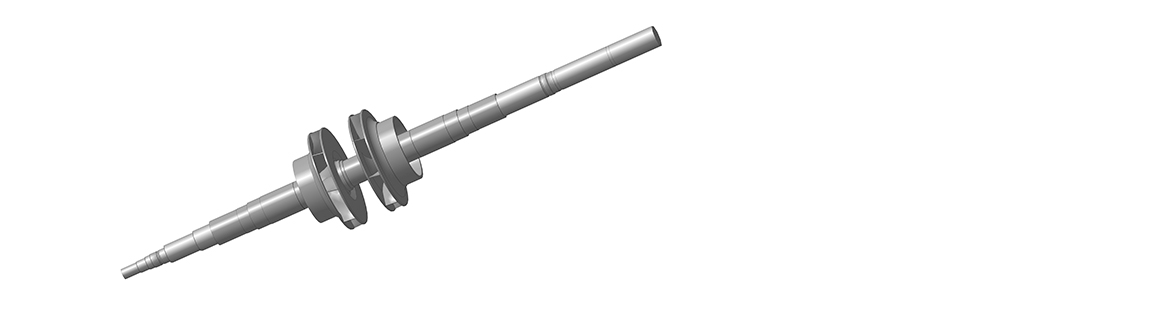

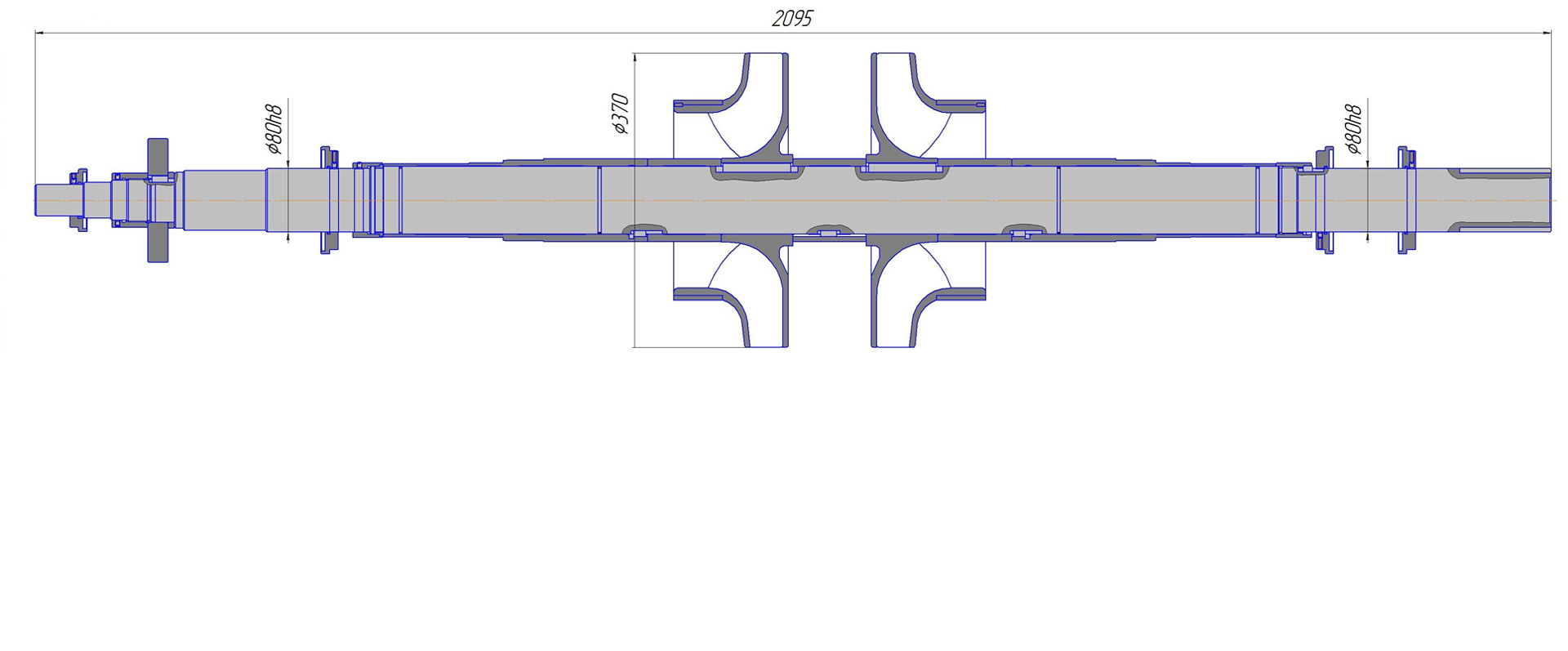

Слайд 2

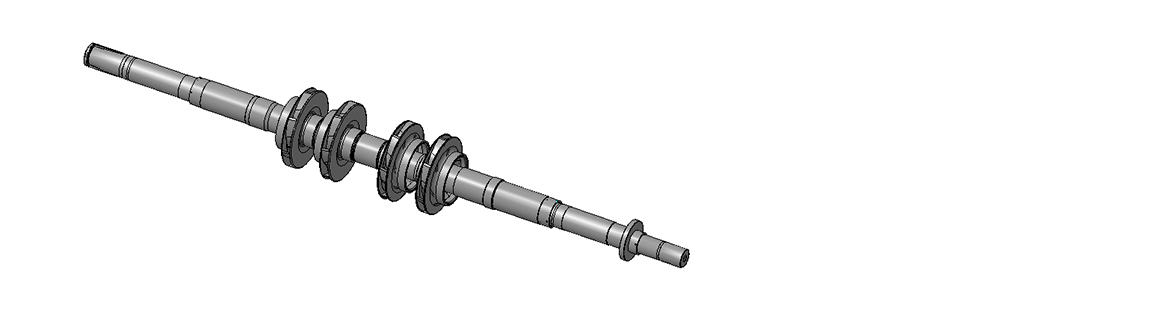

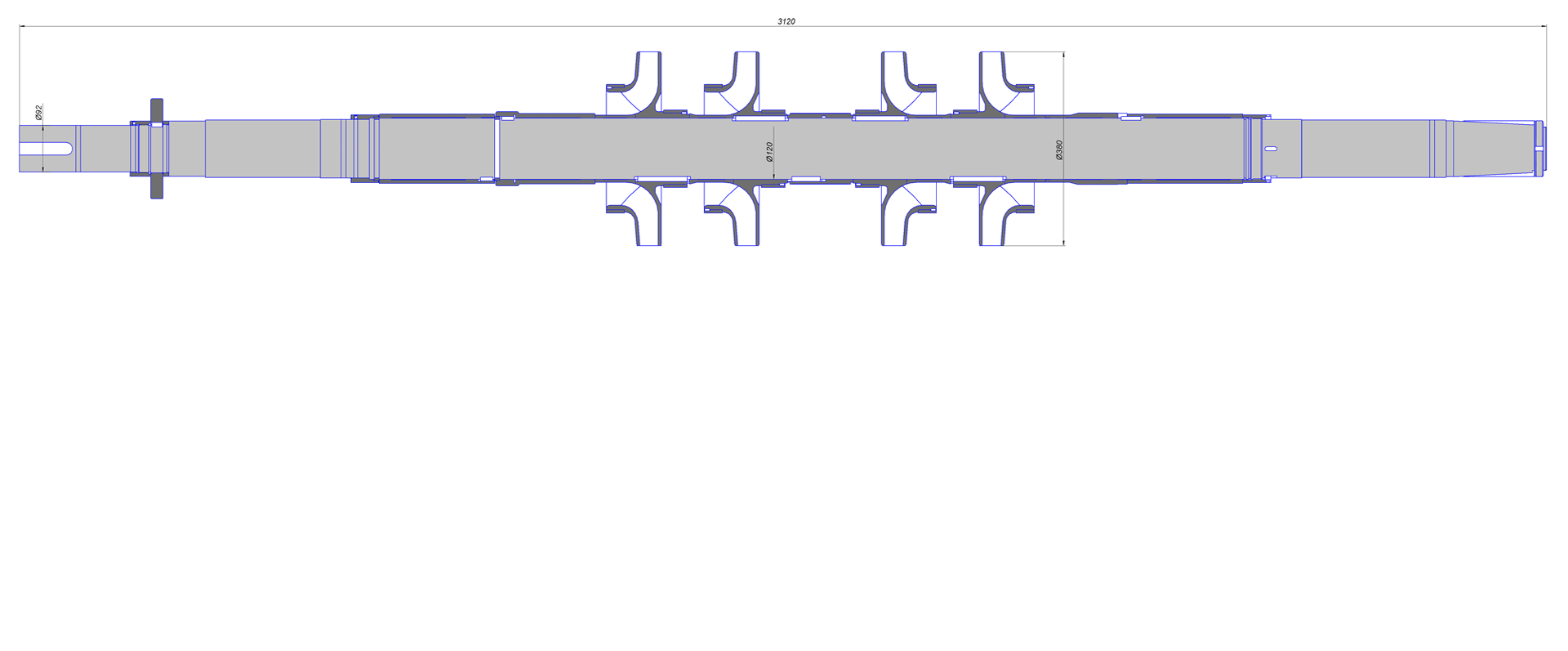

Слайд 3

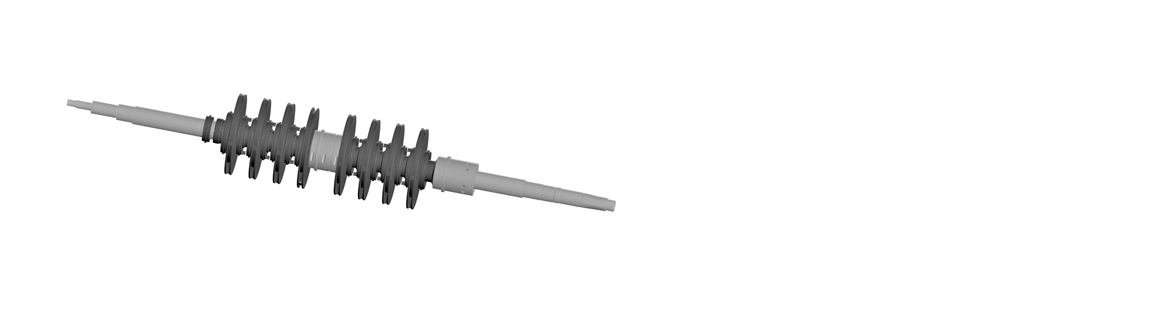

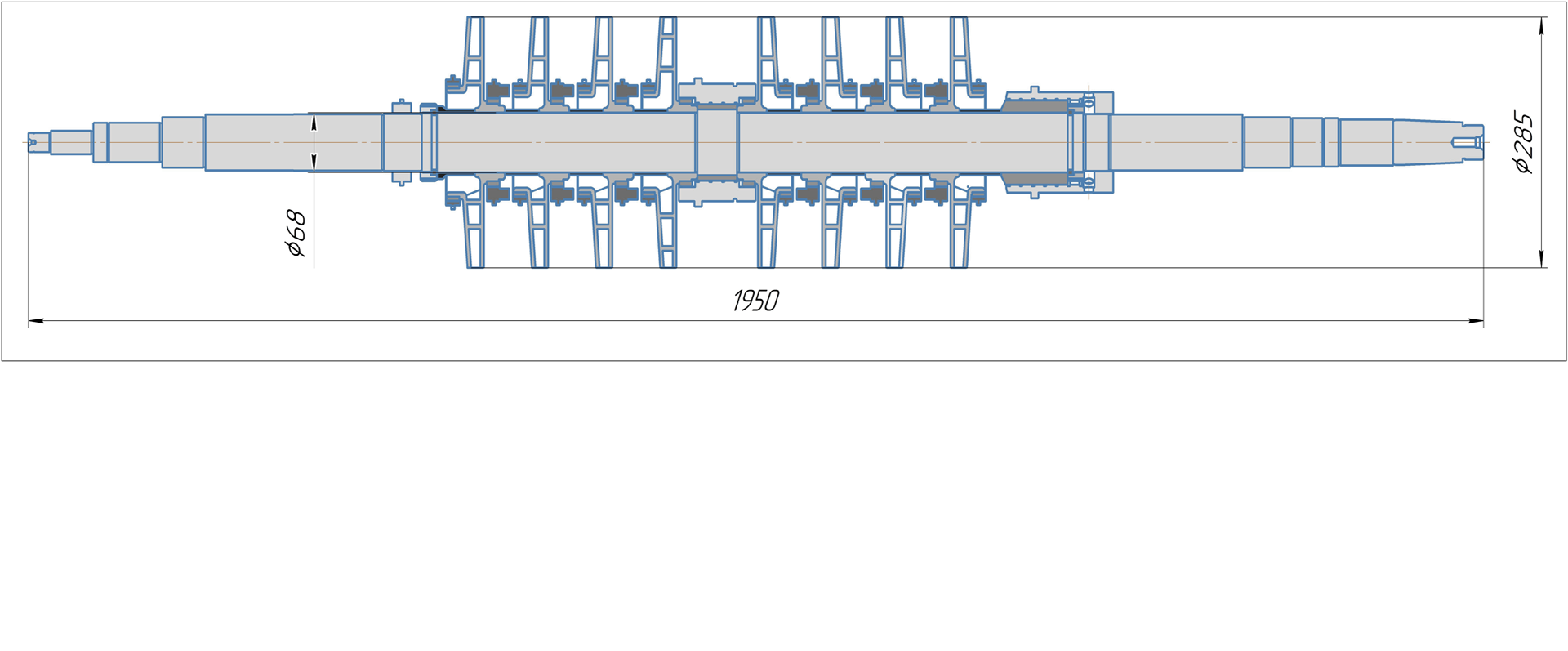

Слайд 4

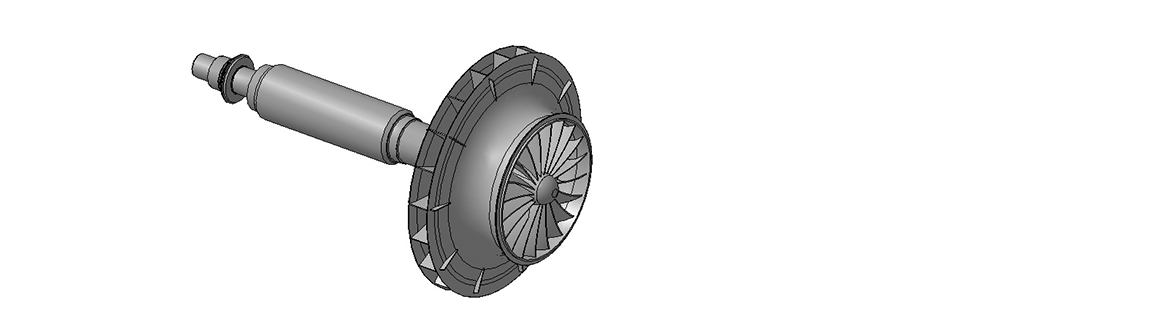

Слайд 5

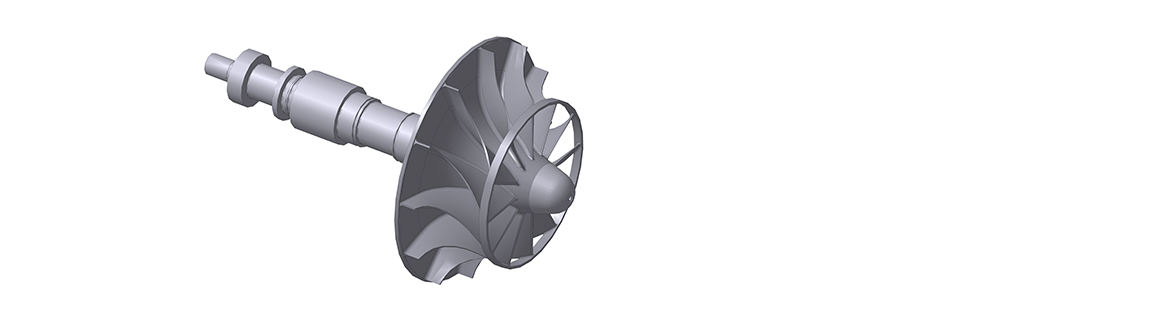

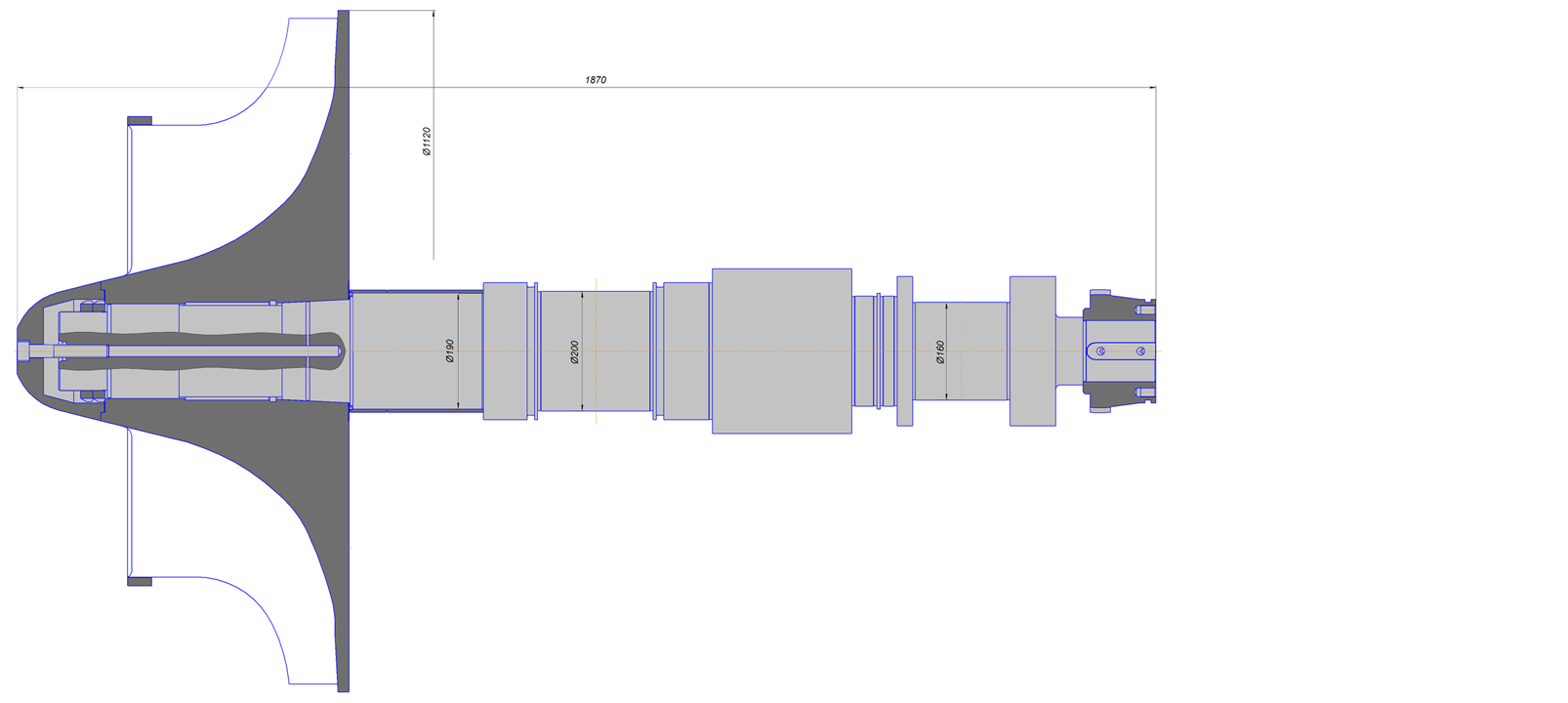

Слайд 6

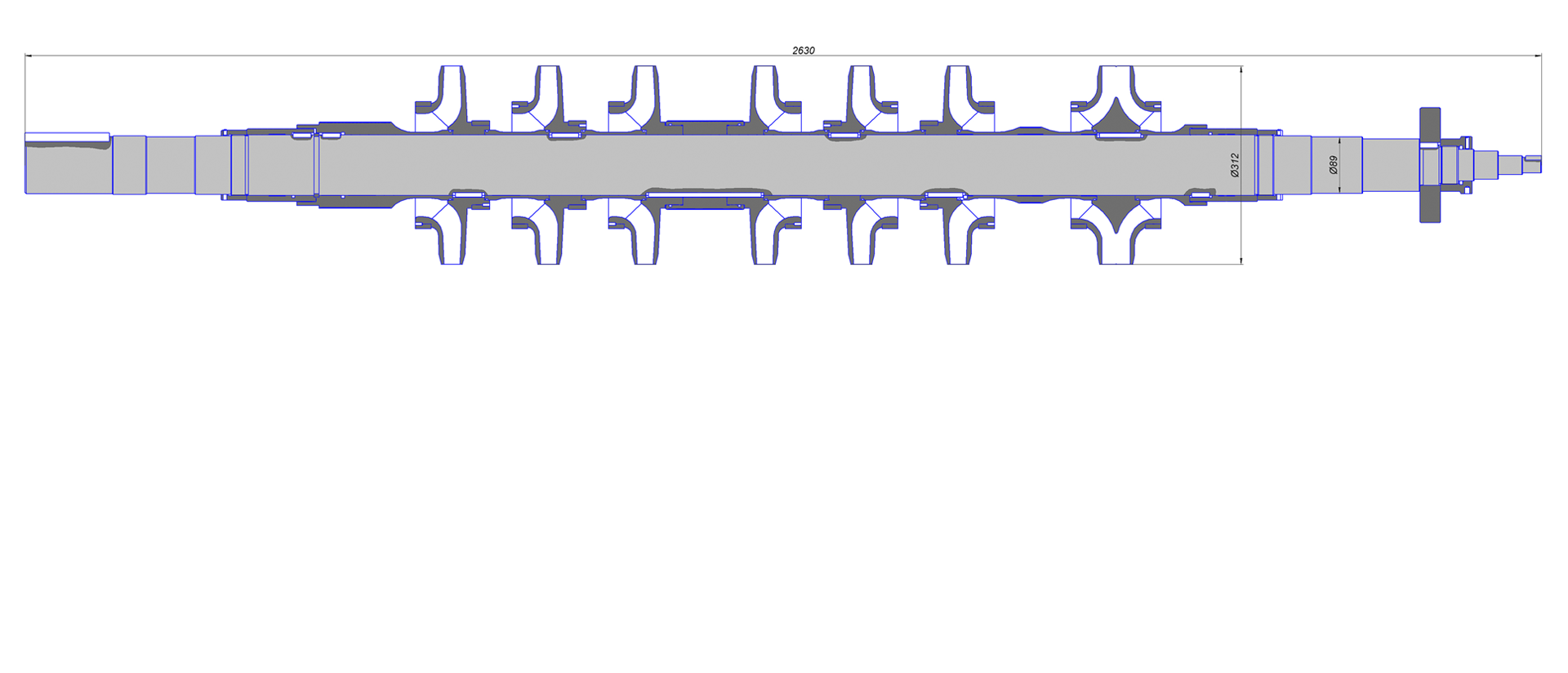

Ротор насоса 6UYD 12-7

Аналоги роторов насосов 6UYD 12-7 изготовлены нами в количестве 3-х единиц для газоперерабатывающих заводов ПАО "ГАЗПРОМ" по программе импортозамещения.

Изготовитель насосов – компания «Worhtington Batignoles», Франция.
Реинжинирингу подвергались ротора насосов 1982, 1984 и 1985 годов выпуска.


Технические характеристики

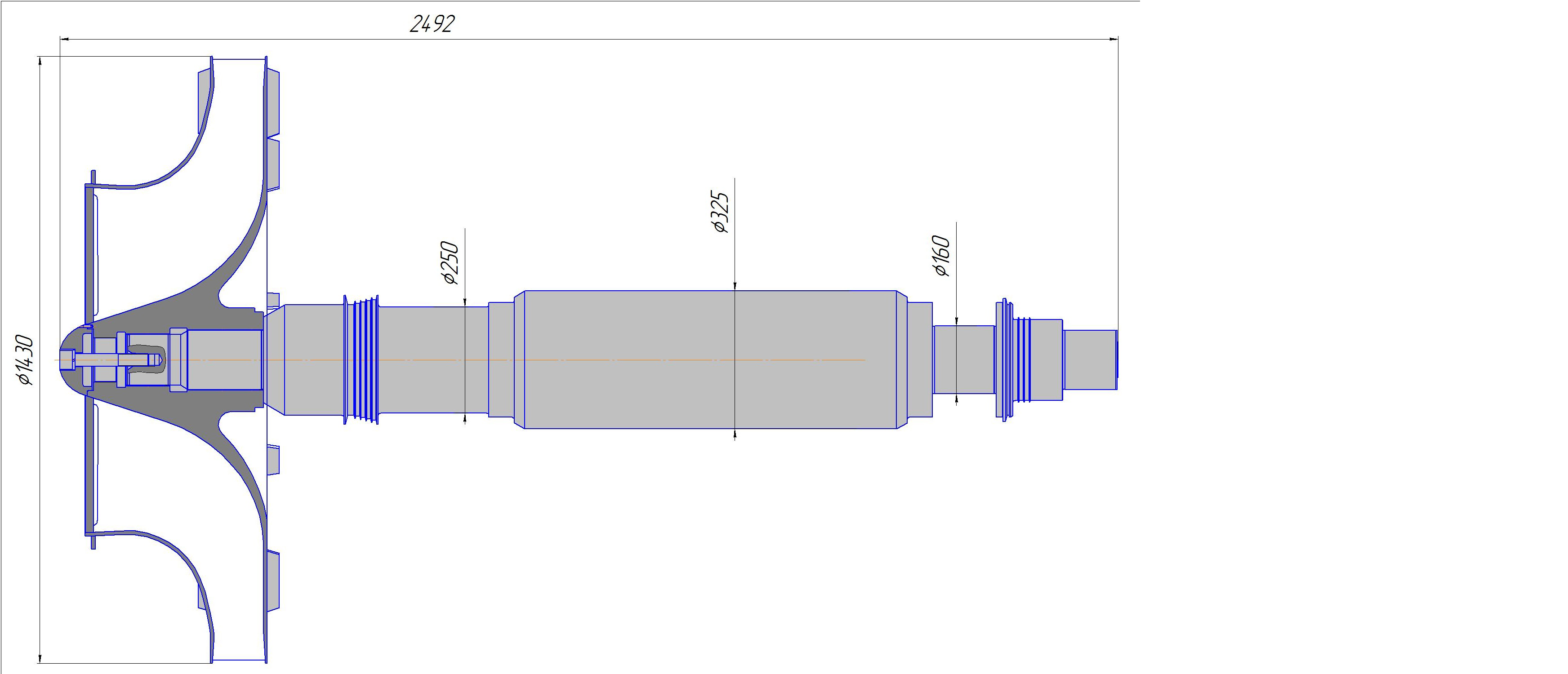

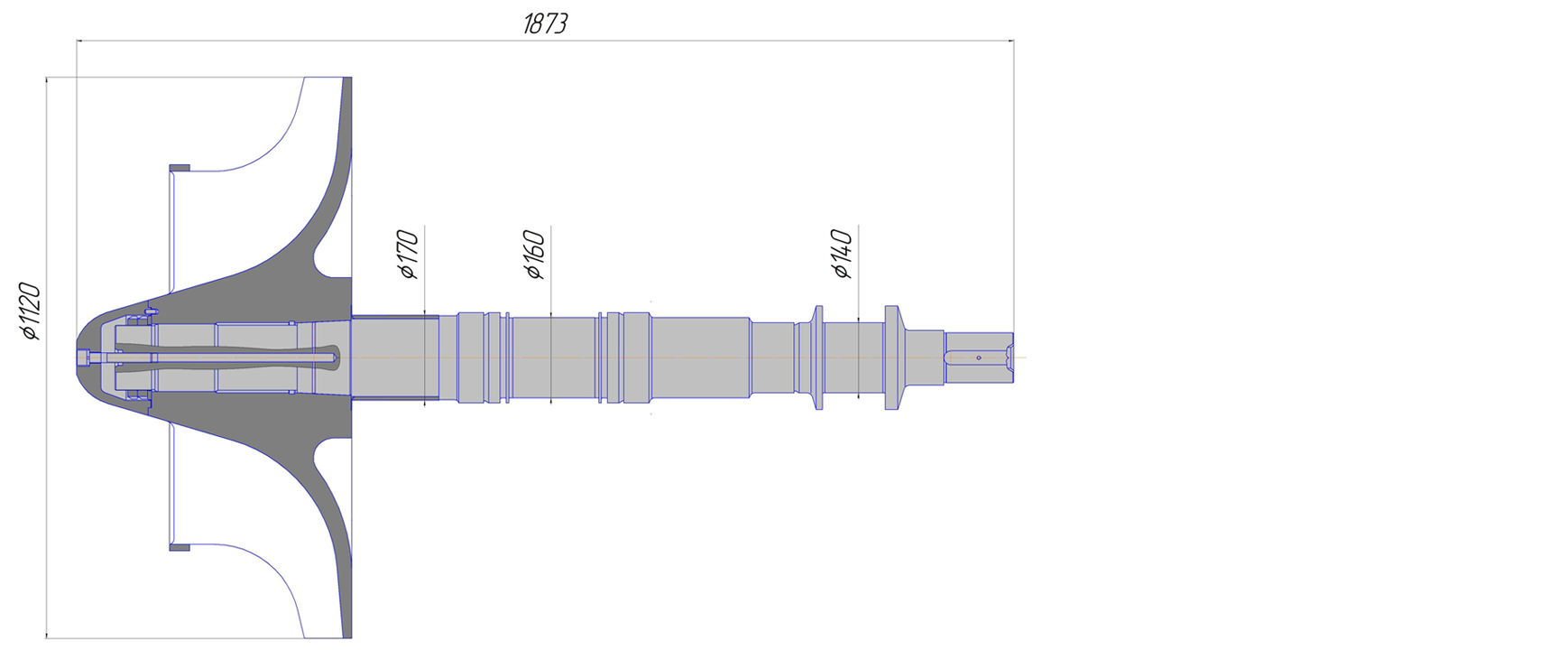

Ротор газодувки SFL–11A (ПП9)

Аналоги роторов газодувки SFL-11A изготовлены нами для ремонта газодувок 07В-1, 55В-1 и 55В01 в количестве 3–х единиц для газоперерабатывающих заводов ПАО "ГАЗПРОМ".

Изготовитель газодувок SFL–11A - компания «ККК», Франкельталь, Германия.

Реинжинирингу подвергались ротора газодувок SFL-11A 1979 и 1988 годов выпуска.


Технические характеристики

Ротор насоса DVMX 10х12х14

Аналоги роторов насосов DVMX 10х12х14 изготовлены нами по программе импортозамещения в количестве 11-и единиц для газоперерабатывающих заводов ПАО "ГАЗПРОМ".

Изготовитель насосов - компания «GUINARD», Франция.

Реинжинирингу подвергались ротора насосов 1984 и 1986 годов выпуска.


Технические характеристики

Ротор гидротурбины DVSS 10х10х14

Аналоги роторов гидротурбины DVSS 10x10x14 изготовлены нами по программе импортозамещения в количестве 2-х единиц для газоперерабатывающих заводов ПАО "ГАЗПРОМ".

Изготовитель гидротурбин - компания «GUINARD», Франция.

Реинжинирингу подвергались ротора гидротурбин 1983 и 1984 годов выпуска.


Технические характеристики

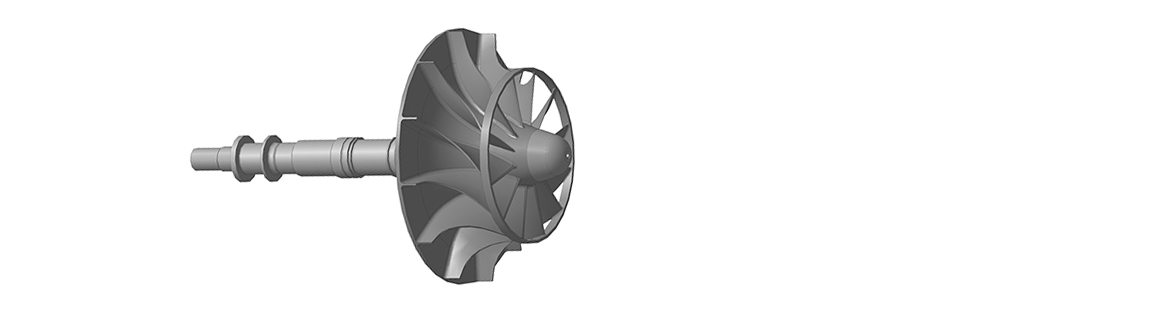

Ротор газодувки 6Р3

Аналоги рабочих колёс газодувок 6Р3 изготовлены нами для ремонтных целей в количестве 5–и единиц. Газодувки эксплуатируются на газоперерабатывающем заводе ПАО "ГАЗПРОМ".

Изготовитель газодувок - компания «NEU», Франция.

Реинжинирингу подвергались рабочие колёса «ROTUNI 130-0,6/1,09» ротора газодувок 6Р3 1983 и 1985 годов выпуска.


Технические характеристики

Ротор газодувки SFL–11A (ПП5)

Аналог ротора газодувки SFL-11A изготовлен нами в количестве одной единицы для ремонта газодувки 355К01 основного производства газоперерабатывающего завода ПАО "ГАЗПРОМ".

Изготовитель газодувки - компания «ККК», Франкельталь, Германия.

Реинжинирингу подвергался ротор газодувки 1979 года выпуска.


Технические характеристики
