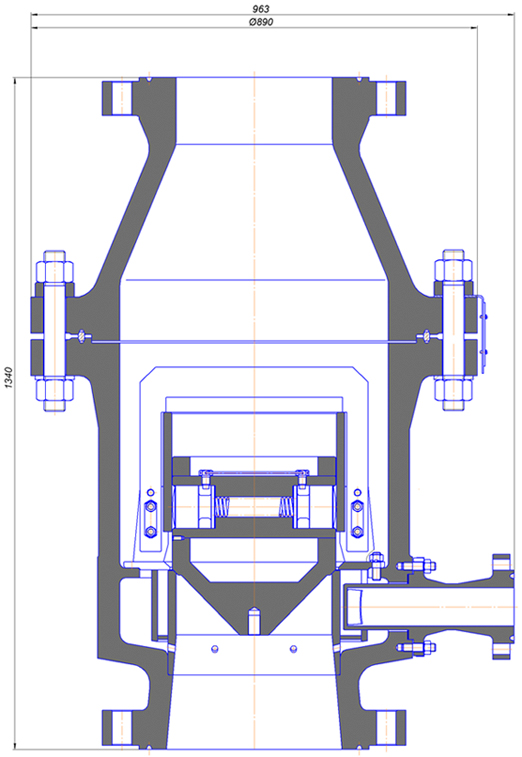

Чертёж пароохладителя

Наименование: Охладитель пара

Модель: ПО-200-420/320-2,3, ТУ 3113-001-32439099-2011

Номер чертежа: 432-00.00.00 СБ

технические характеристики:

Расход водяного пара:

  • номинальный, не более – 200 т/ч
  • минимальный, не менее – 4 т/ч

Расход воды: 17+2 м3/ч

Температура воды на входе в пароохладитель: 140 ± 10°С

Температура пара на входе в пароохладитель: 420 ± 10°С

Температура пара на выходе из пароохладителя: 320 ± 10°С

Давление пара на входе в пароохладитель: 2,3 ± 0,2 Мпа

Давление пара на выходе из пароохладителя: 2,25 ± 0,2 Мпа


Габаритные размеры:

Длина: 890 ± 2 мм

Ширина: 963 ± 2 мм

Высота: 1340 ± 3 мм


Масса пароохладителя: 1620 ± 5 кг

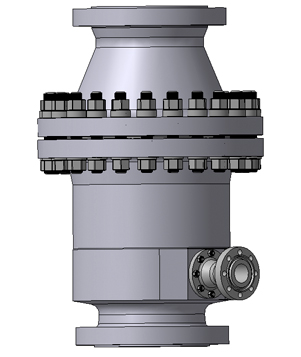

3d модель пароохладителя

Охладитель пара ПО-200-420/320-2,3

Изготовлен в количестве 6 единиц
для газоперерабатывающего завода
ПАО "ГАЗПРОМ".

Предназначен для работы в редукционно-
охладительном устройстве (РОУ) с целью
охлаждения водяного пара в системе
паропровода среднего давления.

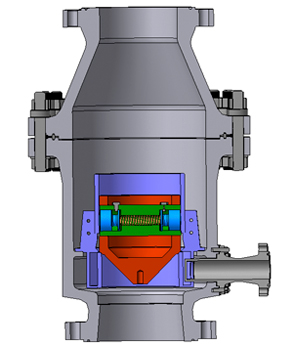

3d модель пароохладителя
